Rig #2
|
| Informationen
zum Rig mit Bildübertragung |
|
 |
|
Steckbrief
|
| Beschreibung |
Rig mit Videoübertragung und
Zoomfunktion |
| Kamera
Kamera aktuell
|
Erstbestückung
Konika-Minolta Dimage Z3
Canon Powershot SX100IS
(Bildstabilisator, 10fach Zoom, 35mm Anfangsbrennweite
|
| Bauzeit |
Januar bis März 2008 |
| Erstflug |
04.03.2008 |
| Funktionen |
Drehen, Neigen,
Auslösen, Videoübertragung, Zoom, Fokusierfunktion Zu
und Abschalten von Kamera und Vidomodul |
| Picavet |
31g |
| Kamera |
270g ohne Batterien (+57g) |
| Frame |
488g |
| Gesamtgewicht |
789g |
| Materialien |
Aluminiumprofile,
Kohlefaserstäbe |
| Steuerung |
Graupner 6 Kanal |
| Kanäle |
6 Kanal Empfänger |
| Drechen |
Der Drehservo ist auf 360° umgebeut und
4:1 untersetzt |
| Neigeservo |
45° Neigungswinkel |
| Fokus |
Schnellfokusierung,
Fokussperre |
| Auslösung |
wird per Kanal |
| Eigenschaften |
- Das zu fotografierende
Motiv kann durch die Videoübertragung zeitgleich gesichtet
werden und so der richtige Bildausschnitt gewählt
werden -Zoomfunktion nützen-
Durch die Fokusierung wird der Bildstabilisator aktiviert und
es kann ausgelöst werden |
|
|
|

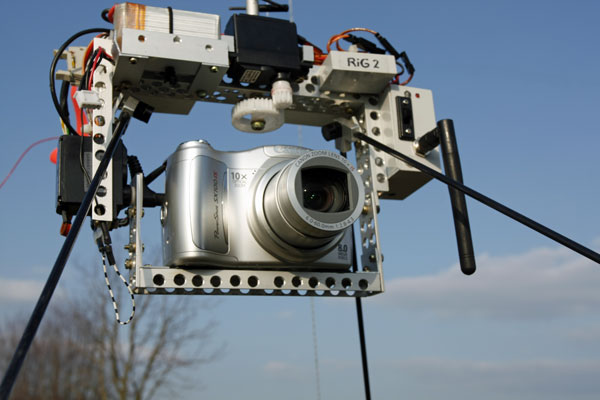

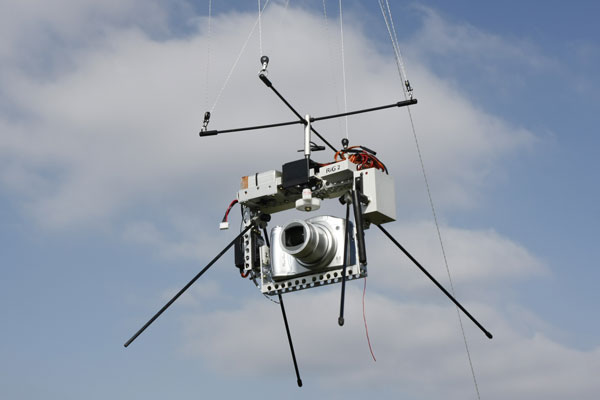

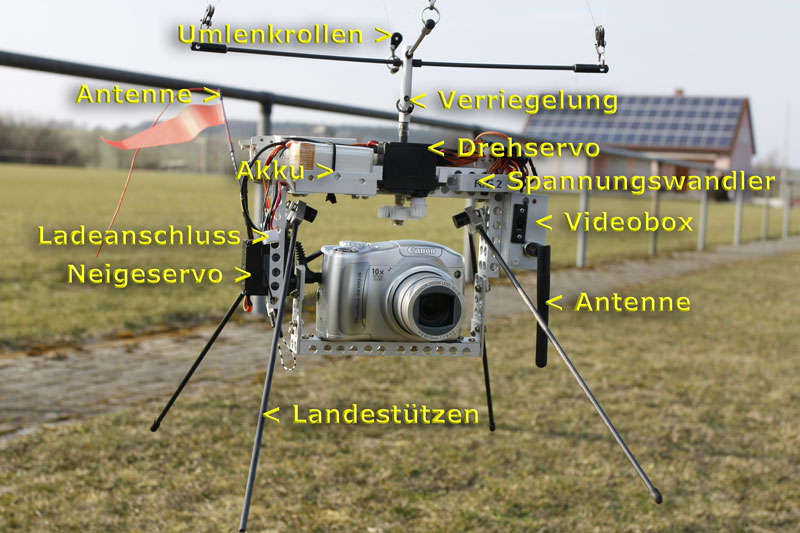

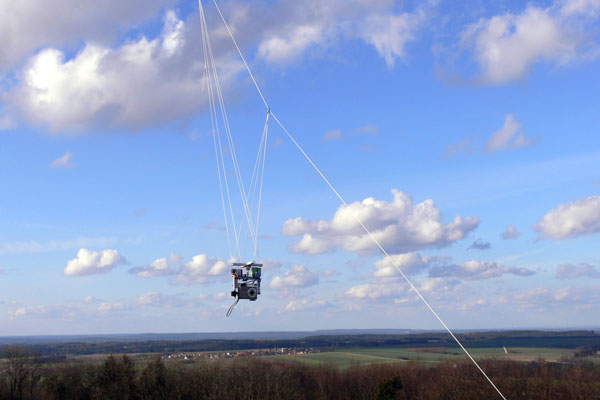

Rig im Einsatz |

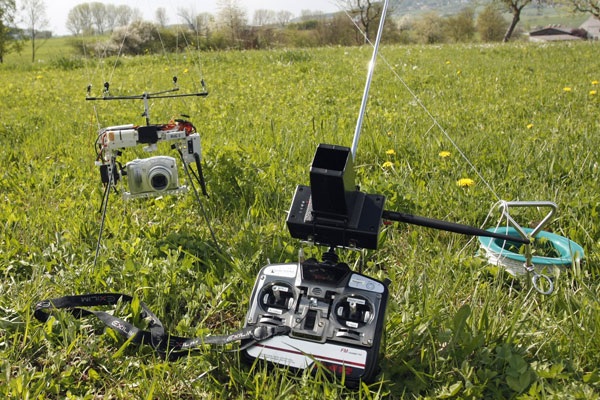

Ausrüstung |
Einsatzbereit |
Flug im Hof |
|
 |
| Landestützen |
Optional
anschraubbar, dienen der sanften Landung des Rigs; Sie sind
speziell größer ausgelegt um auch im hohem Gras das Rig
sauber zu landen; Die schräge Anordnung vergrößert die
Standfläche und vermeidet so ein Kippen; außerdem Dämpfen
sie so eine harte Landung indem sie die Aufprallenergie
aufnehmen können (Absturz aus geringer Höhe verkraftet das
Rig so problemlos) |
|
 |

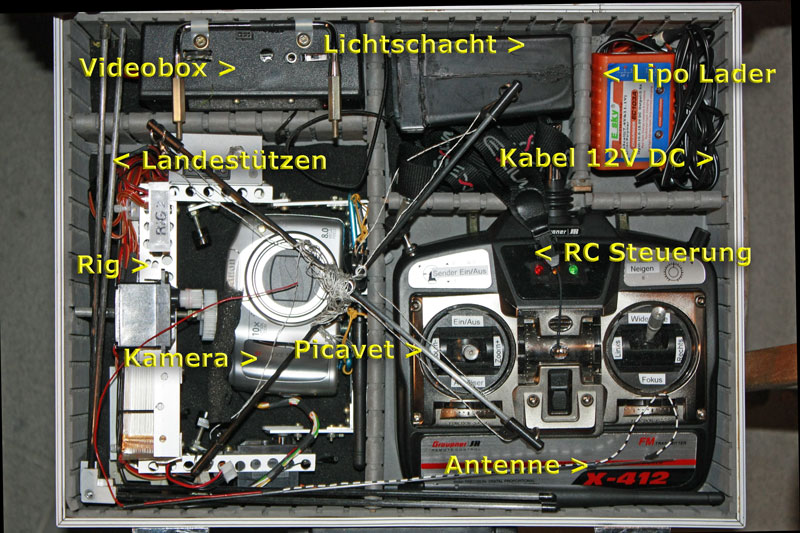

| Koffer |
Im
Transportkoffer sind alle Komponenten enthalten, die für das
Video-Rig notwendig sind, gut verstaut und rüttelfest
verpackt |
| Videobox |
Diese
Box beinhaltet einen Lipo Akku als Energiequelle, ein
Empängermodul und einen Monitor für die Darstellung des
Kamerabildes; Die Box wird auf die Kamera montiert und bildet
so eine Einheit |
| Lichtschacht |
Der
Lichtschacht ist bei Sonnenschein notwendig und wird über den
Monitor gespannt |
| Lipo
Lader |
Ein
spezielles Lipo Ladegerät, das ich mit einem 12V Autostecker
betreiben kann und so alle Komponenten wie Fernbedienung, Rig
und Videobox laden kann |
| Fernbedienung |
Die
Fernbedienung ist eine Graupner 6 Kanal Steuerung mit 40MHz
Quarz, Als Energiequelle kommt natürlich wieder ein Lipo zum
Einsatz 11,1V, der die 8 Mignonzellen ersetzt. Die Kapazität
dieses Akkus ist so groß, dass man eine Laufzeit von mehr als
20 Stunden erreichen kann. (Mignonzellen machen nach 2 bis 3
Stunden schlapp) |
|
 |

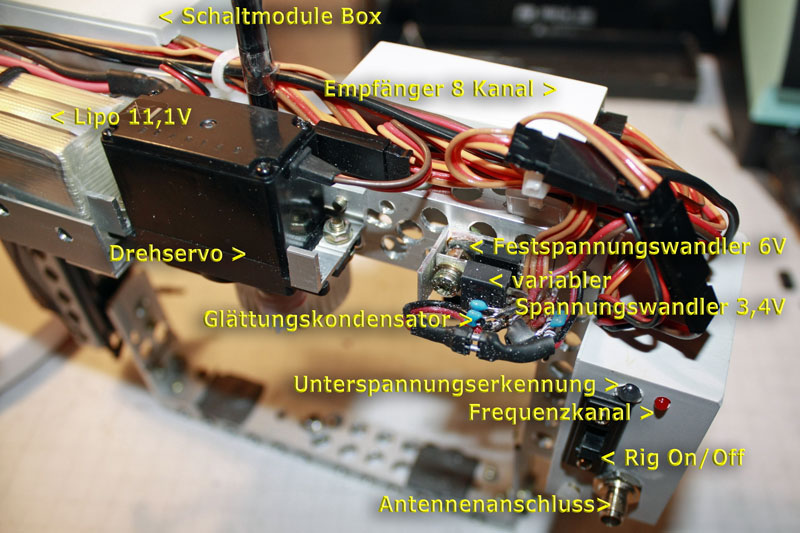

| Stromversorgung |
Um
Gewicht zu sparen wird bei meinem Rig nur ein zentraler Akku
verwendet. Da aber in einem Rig mehrere Spannungen verlangt
werden werden diese über Spannungswander geliefert
Videosender arbeitet mit 12-15V,
Empfänger mit 6V, Kamera mit 3-4,7V
|
| Energiemanagement |
Um
effektiv die vorhandenen Komponenten mit Energie zu versorgen
sollte möglichst auf folgede Punkte Rücksicht genommen
werden
Empfänger: muss dauerhaft versorgt
werden
Kamera: kann zugeschaltet werden
Vidoesender: kann zugeschaltet werden,
da dieser eine hohe Leistungsaufnahme besitzt sollte dieser
nur aktiv sein wenn die Kamera in Betrieb ist
Die Spannungsverminderung über
Widerstände scheidet aus, da die Verlustleistung zu hoch
ausfällt, desshalb sind Spannungswandler im Einsatz Die
Wärmeentwicklung wird über das Gehäuse abgeführt
|
|
 |
| Liposchutz |
Da die Kamera nicht
durch einen eigenen Akku versorgt wird kann über die
Monitoranzeige der Zustand des Akkus über das Display
abgelesen werden (Dreibalkenanzeige im Display) Dies gibt
Auskunft über die Einsatzdauer
Als Schutz vor Tiefentladung (tötlich für Lipos) ist eine
LED am Rig verbaut, die bei 9V aufleuchtet und so vor weiterem
Betreiben warnt
Angedacht ist noch eine automatische Abschaltung bzw.
Trennung der Energiequelle |
|
 |
| Schaltmodul |
Über
das Schaltmodul können mit einem freien Kanal zwei Zustände
erzeugt werden Es sind hier jeweils zwei Schließer
realisiert, die folgende Komponenten ansteuern
Kanal 3: Kamera Ein/Aus, Auslöser
Kanal 4: Zoom +/-
Kanal 5: Kanalwechsler; Fokus |

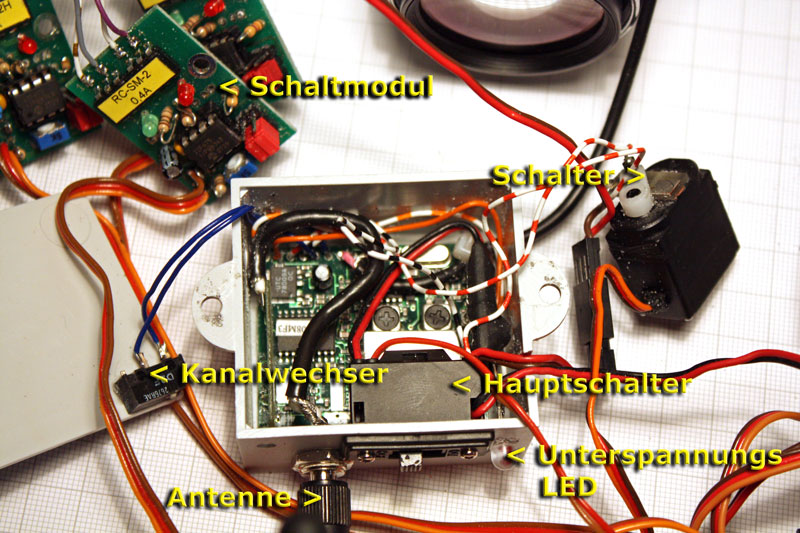

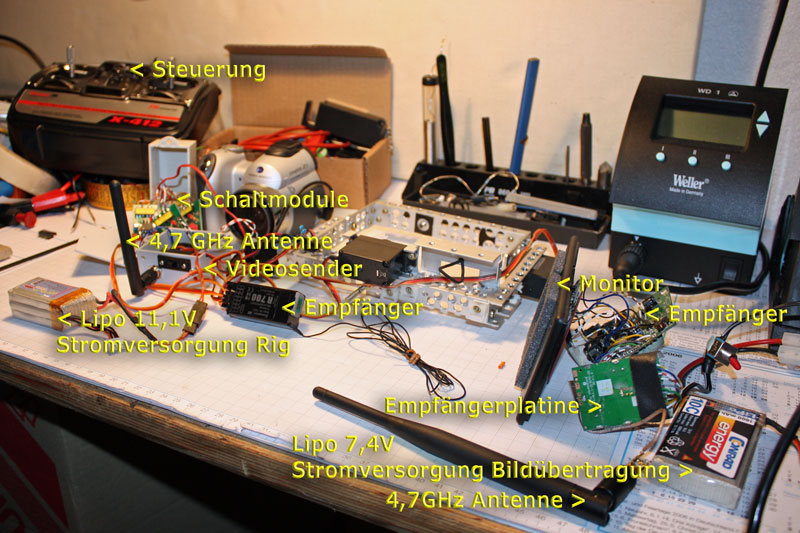

| Videobox |
Verbaut
sind die Sendeplatine, ein Schalter für On/Off Rig und ein
Servo, der als Schalter umfunktioniert wurde und die
Sendeplatine schaltet (siehe Energiemanagement oben)
Die interne Antenne wurde verlängert um
so einen besseren Empfang zu liefern |
|
 |
|
|
