Rig #1
|
| Informationen
zum 1 Umbau |
|
 |
|
Steckbrief
|
| Beschreibung |
Rig mit RC-Steuerung, Dreh-
und Neigefunktion
plus Bildübertragung!
|
| Kamera |
Sigma DP1 (28mm
Festbrennweite)
|
| Zubehör |
Weitwinkelconverter 0,65
(18,2mm BW)
Gegenlichtblende und UV-Filter |
| Bauzeit |
August 2009 bis September
2009 |
| Erstflug |
06.08.09 |
| Funktionen |
Drehen, Neigen,
Auslösen |
| Picavet |
20g |
| Kamera |
282g (ohne Zubehör) |
| Frame |
295g |
|
Gesamtgewicht |
597g |
| Materialien |
Aluminiumprofile,
Kohlefaserstäbe |
| Steuerung |
RC Fernsteuerung |
| Kanäle |
4 Kanal Empfänger |
| Bildübertragung |
Typhoon Kamerasystem |
| Drechen |
Der Drehservo ist auf 360° umgebeut |
| Neigeservo |
45° Neigungswinkel |
| Auslösung |
Auslösehebel, der auf den Auslöser drückt |
| Eigenschaften |
Über einen Monitor kann das
Kamerabild kontrolliert werden |
|
|
|
|

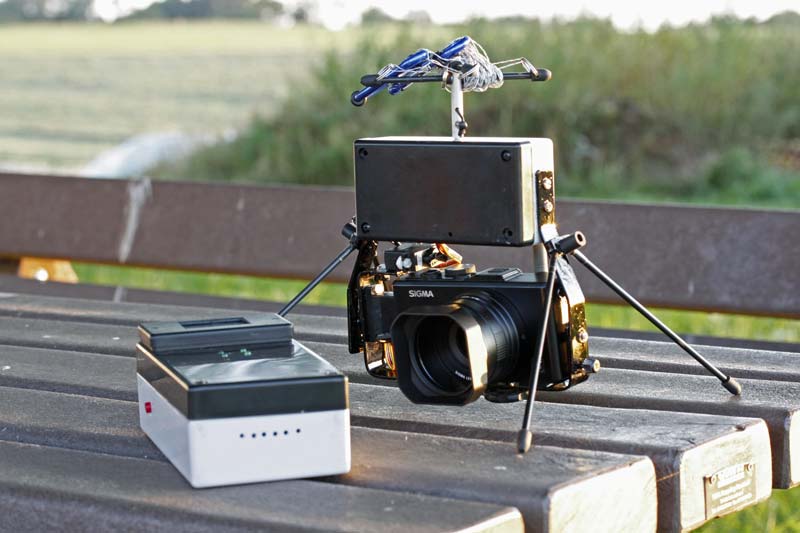

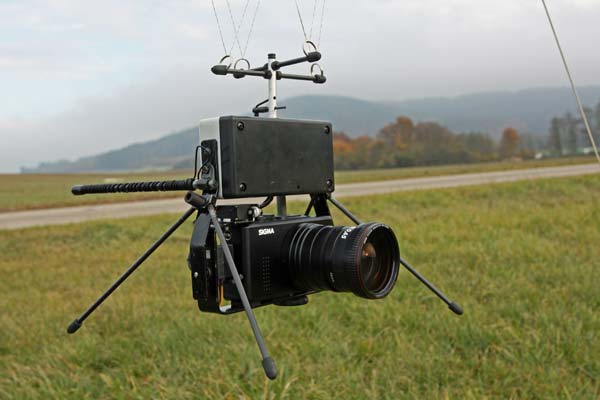

 Rig
mit Weitwinkelaufsatz
|

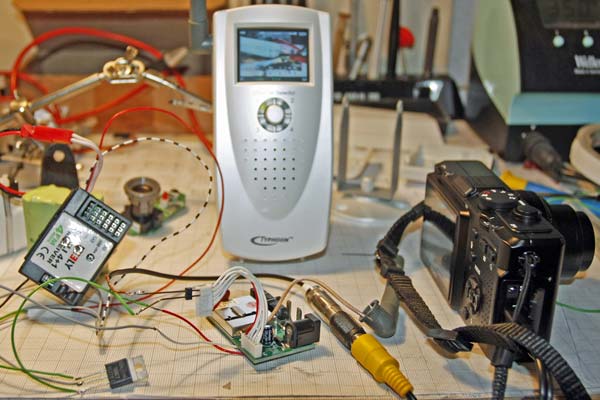

Videoübertragung |
Rig und Steuerung
|
 |
|
| Ja,
seit kurzen bin ich Besitzer einer Sigma DP1, die sich hervorragend
als Kap Kamera eignet. Die Bildqualität und der perfekte Weitwinkel
machen diese Kamera zur optimalen Besetzung
Mein erstes Rig musste seine Komponenten
opfern, um schnell ein Rig zu fertigen. Da ich diese kaum noch im
Einsatz hab (fehlende Bildübertragung, Zeitaufwendiger Aufbau) fiel
dieser Schritt nicht sonderlich schwer.
|
|
| |
|
So
jetzt nimmt das Ganze erstmals Gestalt an

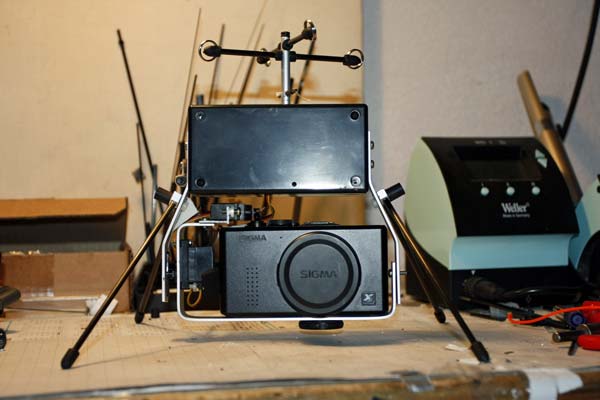

Die Kamera ist in ihrem endgültigen Frame
untergebracht und fast flugbereit

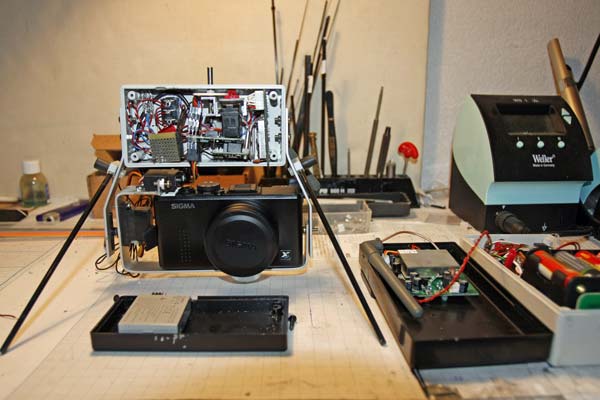

Es fehlen noch die Details sowie Antenne und
Picavet
Die Kommunikationszentale bestehend aus der
ausgeschlachteten Fernsteuerung, ein paar Potis für die Dreh- und
Neigefunktionen sowie die Empfängerplatine mit Monitor zur
Bildausgabe

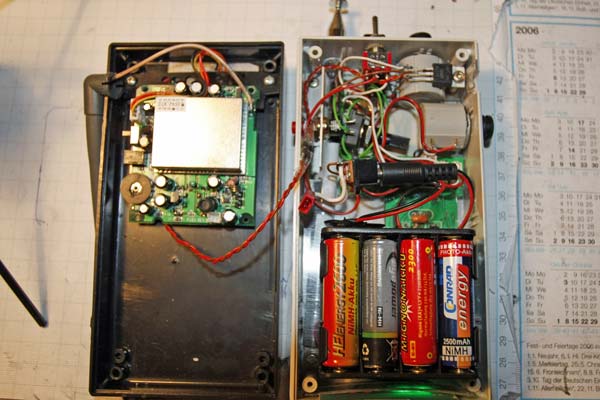

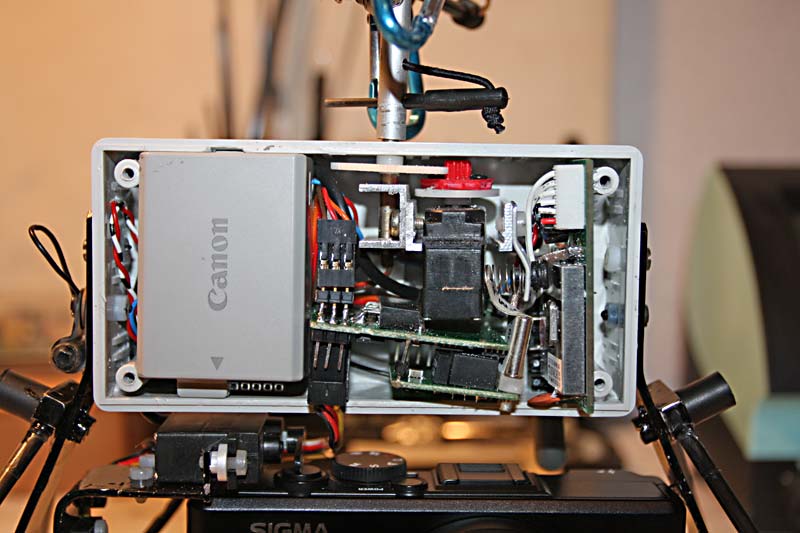

Das Innenleben der "Blackbox" so
nenn ich das Ding jetzt einfach mal, da sie vorne schwarz ist
|
Fertisch |

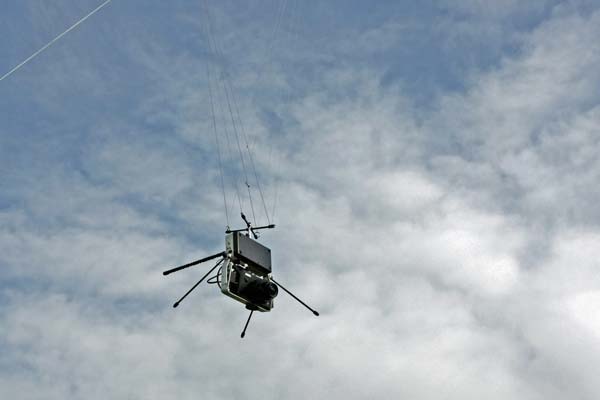

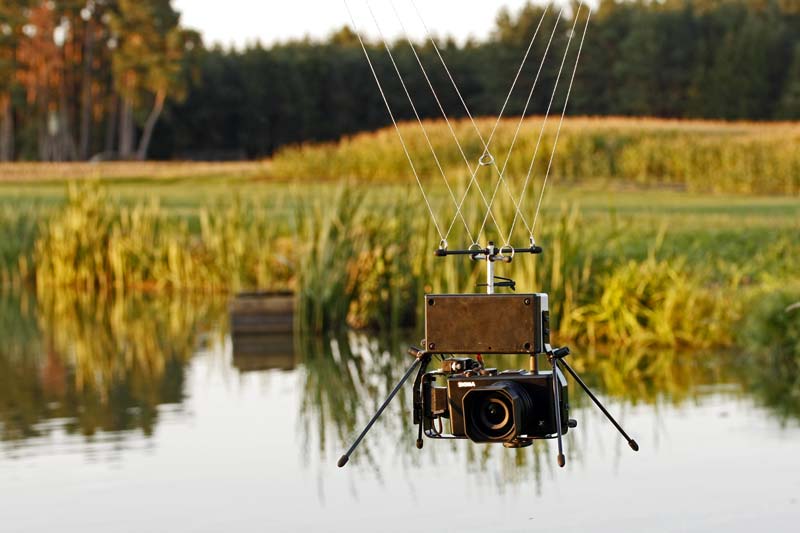

so hängt das Ding in der Schnur |

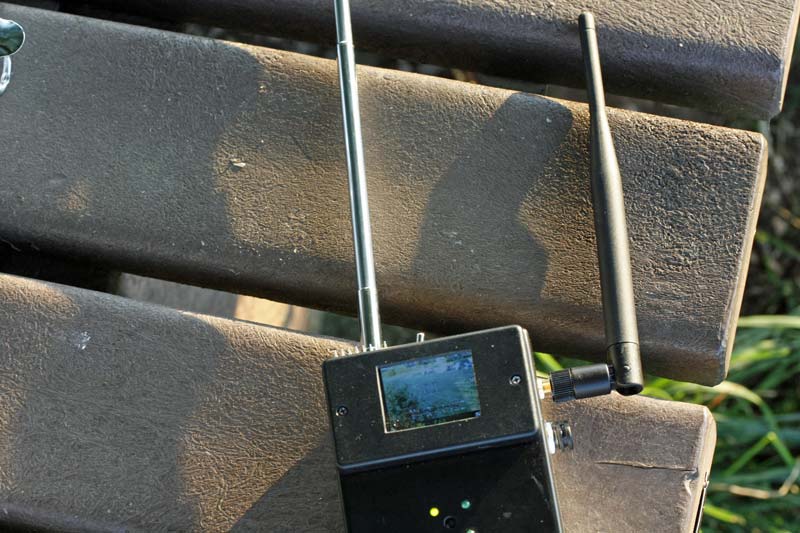

Die mobile Bodenstation mit Einhandbetrieb |
 |

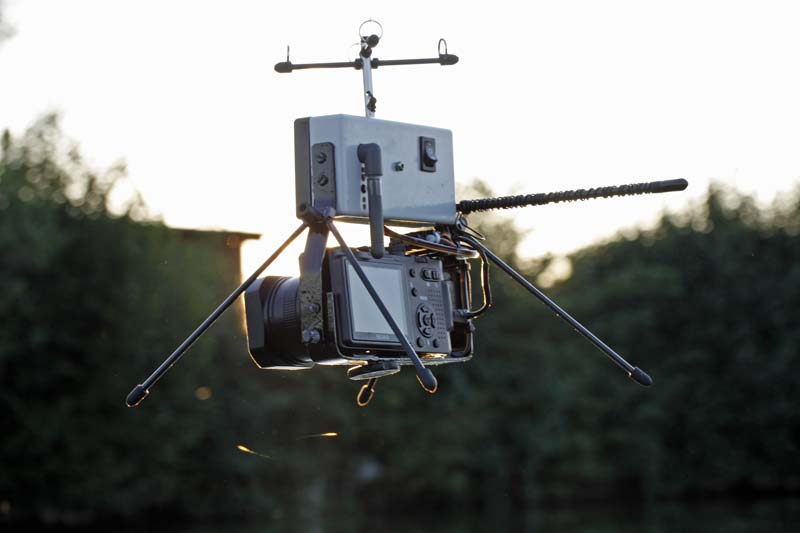

| Rückansicht
mit On/Off und Antenne |
|
|
|
|
